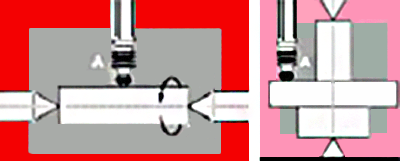

RunOut(흔들림)

정의 대이텀 축심을 기준으로 규제형체(원통, 원뿔, 평면)가 완전한 형상으로부터 벗어난 크기.
흔들림 공차는 가장 크게 벗어난 값을 취하며 진원도, 진직도, 직각도, 동심도의 오차를 포함하는 복합공차이다.
산출방법 MAX-MIN
적용 예 디스크(축흔들림), 스크류(원주흔들림)등
기호

두께

산출방법 A+B
적용 예 디스크, CON-ROD등 각종 두께값을 구하기위한 WORK

SQUARE(직각도)

정의 대상이 되는 형체의 기준, 즉 데이텀이 있어야 되는 형상공차로, 데이텀평면이나 축심이 90도를 기준으로 한 완전한 직각으로부터의 벗어난 크기를 말한다
산출방법 MAX-MIN
적용 예 디스트(축흔들림), 스크류(원주흔들림)등
기호

동심도

정의 대상이 되는 형제의 기준, 즉 데이텀이 있어야 되는 형상공차로, 데이텀평면이나 축심이 90도를 기준으로 한 완전한 직각으로부터의 벗어난 크기를 말한다
산출방법 MAX-MIN
적용 예 디스트(축흔들림), 스크류(원주흔들림)등
기호

직진도

정의 기계의 직선 부분이 이상직선으로부터 어긋남의 크기.
이상직선이란 직선 부분위의 두점을 지나는 기하학적인 직선
산출방법 표시단위:mm, ㎛ 방법:Max-Min
적용 예 직진도를 구하기위한 WORK
기호

진원도

정의 원형부분의 기하학적 원으로부터 벗어난 크기.
원형부분을 2개의 동심의 기하학적 원으로 취했을 경우에 두원의 간격이 최소가 되는 두원의 반지름의 차.
산출방법 외접원-내접원
적용 예 피스톤, 프로파일, 디스크등
진원도를 구하기위한 WORK
표시 _mm, _㎛
기호

평면도

정의 기계의 평면 부분이 이상평면으로부터의 벗어난 크기.
이상평면이란 평면 부분중에 3점을 포함한 기하학적인 평면을 말한다
평면도 오차란, 한 평면상의 모든요소들이 이상평면으로부터 벗어난 크기를 말한다.
산출방법 3점을 기준으로 벗어난 크기
적용 예 기판, 디스크등 각종 평면도를 구하기위한 WORK
기호

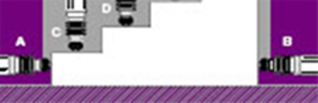

LENGTH(길이)

산출방법 A+B
적용 예 CONROD, 스크류등 각종 길이를 구하기위한 WORK

평행도 Parallelism

정의 평행이어야할 기계부분또는 운동이 평행에서 어긋난 정도.
규제된 형체의 모든점이 다른 표면(데이텀)으로부터 같은거리에 있어야 하며, 평행도 공차는 데이텀을 기준으로 하여 기하학적인 직선 평면으로부터 벗어난 크기
산출방법 A+B
적용 예 CONROD, 스크류등 각종 길이를 구하기위한 WORK
기호

WEIGHT(중량)

산출방법 무게가 안정화된 이후의 값,
기본단위는 Kilogram(kg)
적용 예 CONROD, 피스톤등 각종 중량을 구하기위한 WORK
기타 반복정도 : 0.5g

원통도

정의 원통형상의 모든표면이 두개의 동심원통 사이에 들어가야 하는 공차역으로, 진원도, 직진도 및 평행도의 복합공차라 할수 있고 원통도 공차는 반지름상의 공차영역이며 실제 제품이 완전한 원통으로부터 벗어남의 크기이다
산출방법 윗경과 아랫겅의 차이
적용 예 CONROD, 디스크등 원통도를 구하기위한 WORK
기호

내/외경

산출방법 A+B
적용 예 CONROD, 디스크등 원통도를 구하기위한 WORK
측정 TOOL 2점, 3점블록게이지나 AIR 게이지로 측정
